Испытание бетона на прочность: разрушающие и неразрушающие методы контроля

Бетон выглядит монолитно, но по внешнему виду не угадаешь, выдержит ли плита расчетную нагрузку. Внутри могут скрываться пустоты, слабые зоны или последствия неправильного ухода. Поэтому прочность не оценивают методом «постучали ботинком — вроде надежно». Ее измеряют по правилам и сравнивают с проектом.

Для проверки используют образцы, керны и специальные приборы. Разобраться в назначении установок помогает официальный сайт ГК БТест, а здесь мы простым языком выясним, чем отличаются основные способы контроля и когда каждый из них полезен.

Зачем проверять прочность бетона

Контроль нужен не ради красивого протокола с печатью. От свойств материала зависит, можно ли нагружать перекрытие, снимать опалубку, продолжать монтаж или вводить объект в эксплуатацию. Ошибка обходится дороже исследования: переделывать фундамент — сомнительное удовольствие, а «дом немного присел» смешно лишь в чужой истории.

Бетон набирает прочность постепенно. Контрольной точкой обычно считают 28-е сутки, но скорость твердения зависит от температуры, влажности, состава смеси и ухода. В тепле процесс идет активнее, на холоде замедляется. Если свежую конструкцию пересушить или заморозить, нужные характеристики могут так и остаться в паспорте.

Проверка требуется, чтобы:

• подтвердить соответствие смеси проекту;
• оценить качество монолита;
• выяснить причины трещин и сколов;
• обследовать здание перед реконструкцией;
• определить возможность дальнейшей эксплуатации.

Обычно исследуют несколько участков, учитывая возраст материала и положение арматуры. Одна случайная точка может дать точную цифру, которая неточно описывает весь объект.

Что происходит при разрушающем контроле

Название звучит сурово, но никто не собирается сносить стену ради эксперимента. Подготовленный образец нагружают до разрушения и фиксируют максимальное усилие. Такой способ дает прямой результат и считается одним из наиболее надежных.

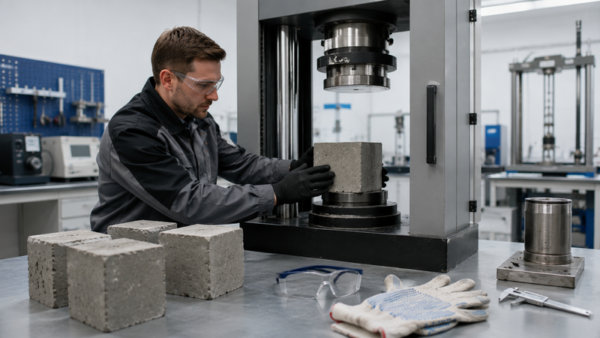

Чаще всего контрольные кубы или цилиндры испытывают на прессе. Их формуют из той же смеси, которая поступила на стройку, уплотняют и выдерживают в заданных условиях. Затем образец помещают между плитами машины и плавно увеличивают нагрузку. После разрушения рассчитывают фактическую прочность на сжатие.

К разрушающим способам относятся:

• сжатие кубов или цилиндров;
• испытание на растяжение при раскалывании;
• проверка на изгиб;
• отбор кернов из готового элемента.

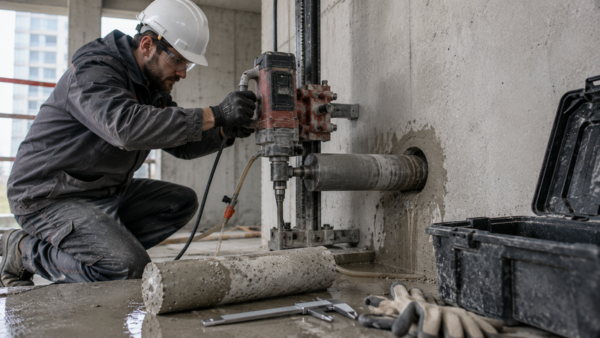

Керны используют для проверки существующей стены, колонны или плиты. Из конструкции высверливают цилиндрический фрагмент, подготавливают торцы и отправляют под пресс. Плюс понятен: исследуется материал непосредственно из сооружения. Минус тоже заметен — отверстие потом придется заделывать.

На итог влияют размеры образца, влажность, скорость нагрузки и качество торцов. Поэтому описание «раздавили кусок и записали число» слишком вольное. Процедура требует аккуратной подготовки.

Как работают неразрушающие методы

Неразрушающий контроль позволяет оценить конструкцию без вырезания крупных фрагментов. Некоторые способы оставляют небольшие следы, но по сравнению с керном это почти косметика.

Один из популярных приборов — склерометр. Он измеряет отскок ударного элемента от поверхности. Чем тверже верхний слой, тем выше показание. Метод быстрый, однако на результат влияют влажность, шероховатость, возраст материала и направление удара. Сухой бетон с плотной коркой иногда кажется прибору крепче, чем есть на деле.

Ультразвуковой способ основан на измерении времени прохождения импульса. Скорость сигнала помогает оценить однородность, найти подозрительные зоны и косвенно определить прочность. Лучше работает сквозное прозвучивание, когда датчики ставят с противоположных сторон элемента. При доступе только с одной стороны задача усложняется.

Применяют также отрыв со скалыванием, скалывание ребра, ударный импульс и пластическую деформацию. Их общие преимущества:

• быстрое обследование множества участков;
• минимальное вмешательство;
• возможность сравнить разные зоны;
• получение результата прямо на объекте.

Главное ограничение — косвенный характер измерений. Прибор связывает прочность с отскоком, скоростью ультразвука или другим показателем. Поэтому нужна корректная градуировка, а важные выводы нередко подтверждают испытанием кернов.

Как выбрать подходящий вариант

Универсального решения нет. Контрольные кубы удобны для приемки свежей партии, но отражают условия хранения самих образцов. Если кубы лежали в тепле, а монолит на объекте мерз под пленкой, показатели могут различаться. Керны дают более прямую картину, зато нарушают целостность элемента.

Склерометр подходит для быстрой проверки большой площади. Ультразвук помогает искать неоднородности. Отрыв со скалыванием дает убедительную оценку, но оставляет локальное повреждение. Надежнее сочетать несколько подходов, а не ждать от одного прибора ответов на все вопросы вселенной.

Перед обследованием уточняют:

• возраст и назначение элемента;
• предполагаемый класс бетона;
• доступ к разным сторонам;
• расположение арматуры;
• допустимость повреждений;
• требуемую точность.

Для официальной оценки важна методика. Испытания образцов проводят по ГОСТ 10180, ультразвуковой контроль — по ГОСТ 17624, механические способы неразрушающей проверки — по ГОСТ 22690. Но один номер стандарта чудес не творит: специалист должен правильно выбрать точки, подготовить поверхность, учесть поправки и обработать данные.

Вывод простой. Разрушающие методы дают прямую и обычно более точную оценку, но требуют образца и оставляют последствия. Неразрушающие позволяют быстро проверить большой объем, зато нуждаются в градуировке и грамотной интерпретации. Когда способ выбран под реальную задачу, контроль показывает фактическую надежность конструкции. А это убедительнее заявления «мы всегда так заливаем, еще ни разу не падало».
