Электронные функции душевой кабины работают в нескольких разных цепях. Насос гидромассажа, парогенератор или общий блок могут работать от 220–240 В, а подсветка, вентилятор, датчики и панель управления — от безопасного низкого напряжения, но это зависит от модели. Вода попадает внутрь не только струёй: опасны конденсат, протечка шланга и влажная уборка. Поэтому IP не заменяет электрическую защиту: до окончательной заделки кабины нужно проверить зону размещения, паспорт узла, источник питания, УДТ и заземление.
Не все функции защищаются одинаково

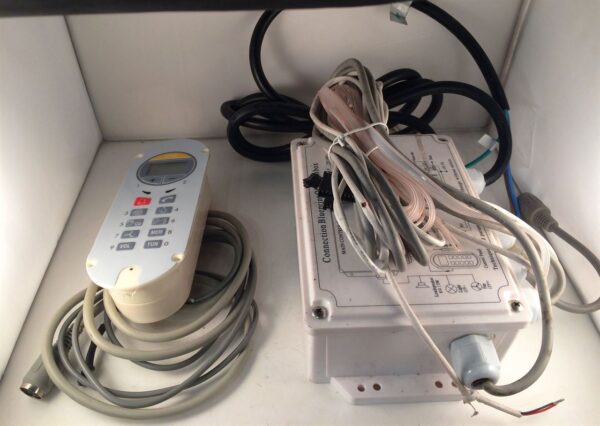

Сначала смотрят на фактически установленные элементы, а не на название «многофункциональная кабина». В одной комплектации есть только свет и вентилятор, в другой добавляются насос, компрессор, нагреватель, парогенератор, озонатор и радио. У каждого узла свои напряжение, мощность, место установки и требуемая степень защиты. Влагозащищённость проверяют для каждого узла и его соединений, включая разъёмы, ввод кабеля, блок управления и трансформатор.
| Узел | Уязвимая часть | Главный вопрос |
|---|---|---|
| Насос | Мотор, ввод, доступное пространство под поддоном | Разрешён ли прибор для этой зоны по паспорту |
| Подсветка | Модуль, разъёмы, низковольтная цепь | Есть ли БСНН-источник вне зон 0 и 1 |
| Вентилятор | Мотор, контроллер, конденсат | Какое напряжение и IP указаны изготовителем |
| Панель, озонатор, нагреватель | Плата, клеммы, силовая нагрузка | Не требует ли комплектация отдельной схемы |
Нагрев воды или пара нельзя считать маломощной опцией: такая нагрузка меняет выбор линии, автомата и сечения проводника. Для конкретной кабины в инструкции могут быть указаны отдельная линия, 16 А и кабель 3×2,5 мм². Это пример паспорта, а не универсальная схема: итоговые параметры определяют по шильдику всех включаемых одновременно устройств и условиям прокладки.
Зоны важнее расстояния от стены
Действующий с 1 августа 2024 года ГОСТ Р 50571.7.701-2024 делит пространство вокруг ванны или душа на зоны. Для поддона зона 0 — его внутренняя поверхность. Зона 1 поднимается до уровня наиболее высокой стационарной насадки или минимум до 2,25 м и ограничивается радиусом 1,2 м от стационарного вентиля воды, если стационарная перегородка не уменьшает объём. Пространство под ванной или душевым поддоном, доступное без инструмента, тоже считают зоной 1; насос за съёмной панелью не автоматически оказывается в сухом объёме. Для ванны зона 2 продолжается ещё на 0,6 м, а у душа без поддона зона 2 не образуется. Гибкая шторка не сокращает расчётную зону.
Для общего воздействия воды стандарт устанавливает минимум IPX7 в зоне 0 и IPX4 в зонах 1 и 2. IPX4 означает защиту от брызг, а не герметичность при погружении. Если корпус регулярно обрабатывают струёй или на него попадает горизонтальный душ, требуется как минимум IPX5, а при более жёстком режиме — более высокая степень, указанная изготовителем. Если устройство пересекает две зоны, действует требование более строгой зоны.
Зона сама по себе не разрешает ставить любой прибор с подходящей маркировкой. В зоне 0 допускается только стационарный электроприёмник, предназначенный для этой зоны, постоянно подключённый, с БСНН не выше 12 В переменного или 30 В постоянного тока и источником питания вне зон 0 и 1. В зоне 1 возможны цепи БСНН не выше 25 В переменного или 60 В постоянного тока с источником вне зон 0 и 1 либо стационарный прибор, прямо допущенный производителем; для зоны 2 также действуют ограничения на розетки и постоянное подключение. Маркировку сверяют на самом устройстве и в инструкции.
Гидромассаж, свет и вентилятор
Насос под поддоном часто оказывается в зоне 1, если панель снимается без инструмента. Здесь важны допуск конкретной модели к этой зоне, постоянное подключение и защита всех вводов, а не только внешний вид мотора. Перед включением поддон заполняют так, чтобы вода закрывала форсунки: помпа не запускается «всухую», если инструкция модели требует блокировку по датчику уровня. Это эксплуатационная проверка, и она не заменяет электрические испытания.
Подсветка часто питается от 12 В, но безопасной её делает не сама цифра. Нужны источник БСНН или безопасный разделительный трансформатор, правильная полярность для постоянного тока, защищённые соединения и размещение блока питания вне зон 0 и 1. LED-лента, скрученная с проводом и закрытая силиконом, не получает автоматически требуемый класс. 12 В без подходящего источника и защиты цепи не являются допуском к установке внутри поддона.
Вентилятор может быть 12-вольтовым или сетевым. В паспорте одной модели Timo контроллер имеет IPX5, а подсветка и вентилятор работают от 12 В; у других кабин характеристики и схема иные. Проверяют решётку, двигатель, разъём, кабель, контроллер и трансформатор. Встроенный вентилятор выводит воздух из кабины, но не отменяет исправную вытяжную вентиляцию ванной комнаты. Если на корпус попадают струи при мытье, ориентируются на IPX5 или более строгий класс из инструкции.
Питание: линия, УДТ и PE
Кабину не включают, если УДТ срабатывает без понятной причины, в корпусе или трансформаторе есть влага, ощущается удар током либо появляется запах нагрева. Питание отключают в щите, а причину проверяет квалифицированный специалист; повторные попытки запуска не являются диагностикой.
Для сетевых узлов отдельная групповая линия от щита нужна, если это предусмотрено паспортом конкретной модели или результатом расчёта. Когда такая линия назначена, её ведут без удлинителя, тройника и скрытых промежуточных соединений. В руководстве Timo для отдельных моделей действительно указаны отдельная линия, медный кабель 3×2,5 мм² и аппарат 16 А, но эти числа нельзя переносить на кабину с другой мощностью, длиной трассы или способом прокладки.
Для сетевых цепей, питающих помещение с ванной или душем либо проходящих через зоны 1 и 2, ГОСТ предусматривает дополнительную защиту УДТ с номинальным отключающим дифференциальным током не более 30 мА, если не применены БСНН или защитное электрическое разделение. Автомат отключает перегрузку и короткое замыкание, УДТ реагирует на утечку; одно не заменяет другое, если только не используется дифференциальный автомат. Тип УДТ (AC, A, F или B) выбирают совместимым с ожидаемой нагрузкой. Аппараты защиты размещают вне мокрой зоны, в доступном месте.
Защитный проводник PE прокладывают вместе с питающей линией и подключают к предусмотренной производителем клемме или металлической раме, если это требуется конструкцией. Нельзя использовать водопроводную трубу вместо PE, делать перемычку между рабочим нулём и корпусом или подключать кабину к старой двухпроводной линии без проверки системы здания. При отсутствии рабочего защитного проводника подключение прекращают до обследования электриком. Заземление и уравнивание потенциалов — часть одной системы защиты.
Если требуется установка душевой кабины недорого, экономию ищут в маршруте коммуникаций и наборе функций после расчёта нагрузки, а не в отказе от отдельной защиты, если она нужна по паспорту или проекту.
Пусконаладка до закрытия панелей
Проверки делят на два режима. При отключённом питании и подтверждённом отсутствии напряжения специалист проверяет непрерывность PE и сопротивление изоляции. Кнопку TEST и измерение отключающего тока или времени УДТ выполняют только на подключённой цепи, в предусмотренном прибором рабочем режиме и с соблюдением требований безопасности.
- Сверить модель и комплектацию с паспортом: напряжение, мощность, IP, тип низковольтного питания, расположение трансформатора и допустимую зону.
- Осмотреть вводы кабеля, уплотнения, крышки корпусов и разъёмы. Внутри панели не должно быть свободных сетевых клемм, следов влаги и натянутого шнура.
- На обесточенной установке измерительными приборами проверить защитный проводник, непрерывность PE и состояние изоляции.
- На подключённой цепи квалифицированный специалист нажимает штатную кнопку TEST на УДТ и проверяет его характеристики прибором по инструкции. Повторное включение после срабатывания без поиска причины недопустимо.
- Провести контрольное наполнение и осмотр соединений, проверить слив, а гидромассаж включать только при уровне воды, указанном изготовителем.
- Поочерёдно включить подсветку, вентилятор и панель; проверить, что при работе не греются вводы, не появляется запах, шум или самопроизвольное отключение.
После гидравлического и электрического теста проверяют, что слив не направляет воду к кабелю, а помещение проветривается.
Оставляют сервисный доступ, предусмотренный производителем. В инструкции Timo для перечисленных моделей указан зазор 40 см, но для другой кабины допустимое расстояние берут только из её паспорта. Поддон не замуровывают до завершения проверок и подтверждения доступа к оборудованию.
Ошибки и цена неверного допуска
IPX4 не означает полной герметичности, IPX5 не разрешает установку в поддоне, а класс корпуса не описывает качество розетки, кабельного ввода или УДТ. Ошибка с зоной поддона оставляет насос в режиме, для которого он не предназначен; влага в разъёме проявляется нестабильной работой, срабатыванием УДТ и нагревом контактов. Скрытый трансформатор без доступа затягивает отключение при неисправности.
- Нельзя считать гибкую шторку границей зоны или выбирать устройство по расстоянию «примерно полметра» без расчёта.
- Нельзя подключать 12-вольтовый светильник к случайному адаптеру, если не подтверждены БСНН, изоляция и место источника.
- Нельзя заменять PE трубой, нулём или самодельной перемычкой корпуса.
- Нельзя подбирать автомат, кабель и розетку по чужой модели: парогенератор и нагреватель меняют нагрузку.
- Нельзя закрывать панель до контрольного наполнения, проверки слива, защитных проводников и работы всех заявленных функций.
Рабочая схема складывается из пяти подтверждённых элементов: подходящая зона и IP, разрешение в инструкции производителя, рассчитанная линия с нужными исключениями, исправные УДТ и PE, а также документированная проверка перед закрытием панелей. Если отсутствует хотя бы один пункт, функции гидромассажа, подсветки и вентиляции не запускают до устранения причины.
